8º RELATÓRIO

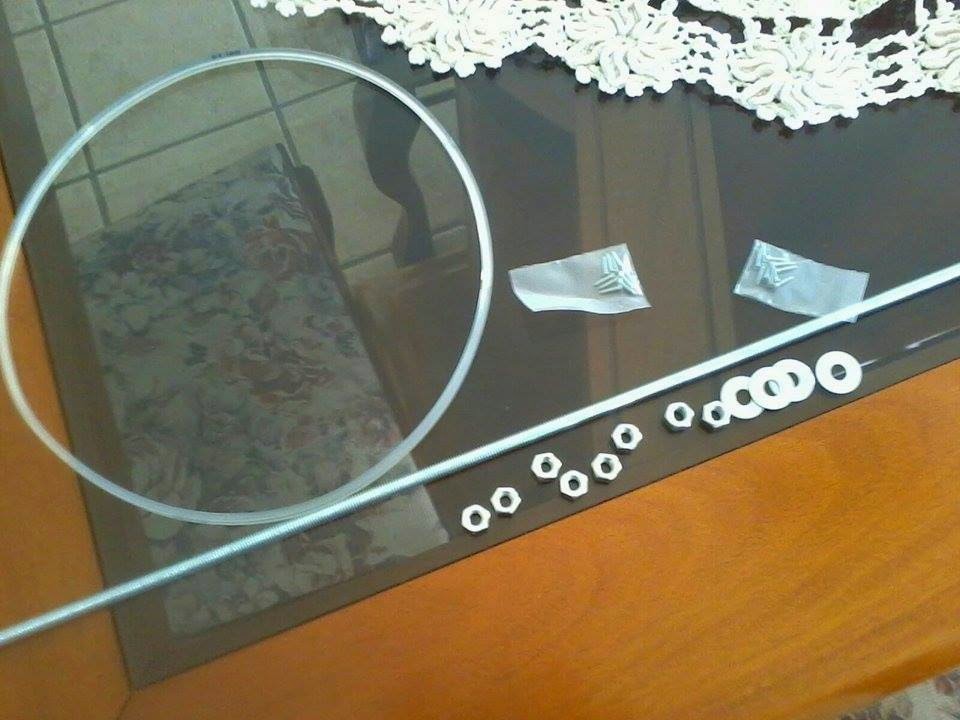

  Durante essa semana adiantamos bem a construção da turbina, para um melhor desempenho da mesma refizemos as medidas das folhas de zinco, que vão servir como pás para a turbina, fizemos o desenho e cortamos as folhas nas medidas corretas, serramos o nylon para encaixar as pás no mesmo e compramos o eixo roscado, a correia porca e o parafuso, materiais que faltavam para finalizar o protótipo e que estão nas fotos abaixo.

7º RELATÓRIO

Na aula de segunda feira definimos com o professor Ronaldo que iríamos iniciar a construção da turbina no período da tarde de quinta feira. Na quinta feira fomos em lojas no centro para comprarmos os materiais que faltavam para construção da turbina. Compramos um tubo de nylon de 12cm, um bastão de aço inox, 2 rolamentos, parafusos, super bonder e chapas de madeira. Após aquisição de tais materiais encontramos com o professor Ronaldo para iniciarmos a montagem da turbina. Torneamos o bastão, utilizando o torno mecânico do Baja Cefet, para que os rolamentos encaixassem em suas extremidades, cortamos a chapa de madeira nas dimensões do desenho projetivo da turbina e cortamos o tubo de nylon no comprimento de 6cm. Após essas atividades, combinamos com o professor Ronaldo que vamos dar continuação á montagem da turbina na próxima aula e o professor ficou de trazer a Serra Copo, broca para a madeira.

6º RELATÓRIO

Na aula de 28/07 definimos com o professor Ronaldo o projeto da Turbina, cujo desenho encontra-se abaixo. Na próxima aula vamos definir a data para encontrarmos juntamente com o professor e iniciarmos a montagem da turbina.

5º RELATÓRIO

Na aula de segunda feira realizamos medições de corrente elétrica e tensão no dínamo acoplando-o em um torno mecânico e posteriormente em uma furadeira, ambos de rotação controlada. Com os dados obtidos montamos um gráfico, para que a partir deste possamos analisar a variação de voltagem e de corrente elétrica, e assim obter um valor de rotação que seja capaz de fornecer uma voltagem suficiente para acender a luz de emergência.

Segue abaixo tabela e gráfico com as medições encontradas:

4º Relatório

Antes do recesso ocorrido durante o período da copa, foram realizadas medições de corrente e tensão do dínamo acoplando-o em um torno mecânico. Entretanto, devido à vibração e outros fatores, o dínamo perdeu o encaixe de seu eixo, impedindo-o de gerar energia. Apesar de ser um problema simples, não houve êxito a tentativa de resolvê-lo, sendo assim, o grupo comprou outro dínamo, porém, de especificações diferentes do original.

Durante a próxima semana o grupo irá refazer as medições e começar a planejar outros passos do projeto.

3º Relatório

  Na aula de segunda feira com a ajuda do professor Ronaldo encontramos o dínamo no Lactea, fizemos o teste com o multímetro e verificamos que o dínamo estava funcionando, logo decidimos que este seria o dínamo que utilizaremos na montagem.
  Marcamos um horário com a equipe do Baja Cefet para que possamos usar uma furadeira da equipe, de baixa e controlada rotação, a fim de mantermos uma movimento de rotação constante no dínamo e anotarmos os valores de corrente e tensão marcados no multímetro.  Após essas medições e anotações o grupo decidiu montar uma tabela ou gráfico que tenha todos os valores de rpm, tensão e corrente no dínamo, para facilitar o entendimento e os futuros cálculos.
  Posteriormente vamos iniciar os estudos e cálculos da turbina e do torque da água, este que parece ser o grande desafio do projeto, montar uma turbina que seja capaz de converter o torque da água em energia mecânica suficiente para que o dínamo transforme em energia elétrica, capaz de acender a luz de emergência.

2º Relatório

  Na aula de hoje, apresentamos nosso plano de projeto para a turma e fizemos com que nossos colegas conhecessem um pouco mais sobre a nossa ideia. Além da nossa apresentação, também tivemos a oportunidade de conhecer os outros projetos da nossa turma.

  Para se ter uma visão melhor do nosso protótipo, criamos um desenho que ilustra, de forma simples, a montagem final esperada pelo grupo.

  Fizemos também uma tabela que mostra nossa programação ao longo das próximas semanas. Essa tabela é importante pois irá guiar nossas tarefas para a construção do protótipo. Ao longo dessa semana, daremos início à execução do projeto avaliando as possíveis dificuldades a serem enfrentadas, como por exemplo o alto custo dos materiais e possíveis problemas estruturais.
